Az elektromos szekrények szerkezetének, osztályozásának és alkalmazásának részletes magyarázata

A modern ipari és intelligens gyártási rendszerekben az elektromos vezérlőszekrény (ECC) a vezérlő- és áramelosztó rendszer központi eleme. Nemcsak több funkciót lát el, beleértve az áramelosztást, a berendezések vezérlését és a jelvédelmet, hanem kritikus infrastruktúraként is szolgál a gyári automatizálás és az energiarendszerek biztonságos működéséhez.

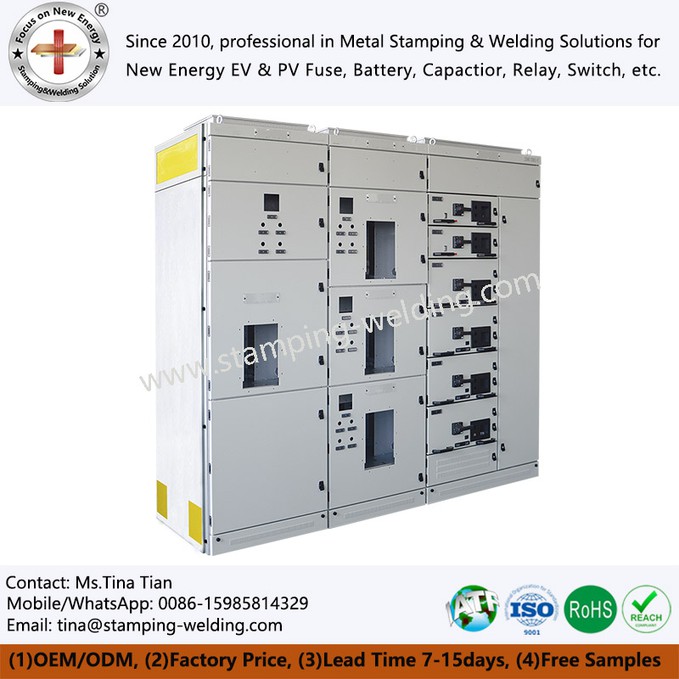

Az elektromos szekrény, más néven elosztó szekrény vagy vezérlőszekrény (például PLC vezérlőszekrény vagy ipari vezérlőszekrény), az áramelosztáshoz, vezérléshez és védelemhez használt teljes berendezéskészlet. Különféle elektromos alkatrészeket integrál egyetlen fémházba, lehetővé téve az energiarendszerek központi vezérlését és biztonságos kezelését.



Az összetett ipari alkalmazásokban, mint például az automatizált gyártósorok, a közlekedési jelzőrendszerek, az energiavezérlő helyiségek és az adatkommunikációs központok, az általános felszerelések közé tartoznak még:



Motorvezérlő szekrény

PLC szekrény

Forgalomirányító kabinet

Klímaszabályozott szekrény

Vezérlőszekrény klíma



Ezek az eszközök stabil rendszerműködést és nagy megbízhatóságot biztosítanak a pontos hőmérséklet- és páratartalom-szabályozás, valamint az elektromos védelem révén.



Az elektromos szekrényeknek két alapvető funkciója van:

Áramelosztás és vezérlés-az elektromos energia elosztása a különböző rakományegységek között és működésük vezérlése.

Védelem és felügyelet-, amely rendkívüli körülmények, például rövidzárlat, túlterhelés vagy szivárgás esetén gyorsan lekapcsolja az áramellátást, biztosítva a rendszer és a személyzet biztonságát.





Az elektromos szekrények funkcióik és alkalmazási környezetük alapján több típusra oszthatók:

Áramelosztó szekrények



A gyárak és műhelyek energiaellátó berendezéseinek vezérlésére használják, az áramellátó rendszer áramelosztó központjaként szolgálnak. Gyakran használják száraz szekrényhez hőmérséklet-szabályozással a stabil működés biztosítása érdekében nedves vagy magas hőmérsékletű környezetben.



A motorvezérlő szekrény (MCC) elsősorban több motor központi vezérléséért felelős, és alkalmas koncentrált terhelésű gyártósorokhoz és számos áramkörhöz.



A nagy{0}}- és kisfeszültségű{1}} kapcsolóberendezések egy gyűjtősín-rekeszből, egy megszakítórekeszből, egy másodlagos vezérlőrekeszből és egy adagolórekeszből állnak. A magas- és az alacsony Fő funkciói közé tartozik a bejövő és kimenő vonalak, az összekapcsolás, a mérés és a kompenzáció.



A PLC vezérlőszekrény (PLC vezérlőszekrény) az automatizálási rendszer központi egysége, amely az érzékelőjelek vételéért és az aktuátorok vezérléséért felelős. Gyakran fel van szerelve vezérlőpanel AC egységgel (CPAC) vagy kapcsolószekrény klímaberendezéssel (CCAC), hogy fenntartsa az állandó üzemi hőmérsékletet és megakadályozza az alkatrészek túlmelegedését.



Ipari elektromos szekrények
Széles körben használják a gépgyártásban, az energiagazdálkodásban, a vegyi automatizálásban és más területeken, magas{0}}biztonsági kialakítással és két-gombos zárrendszerrel rendelkeznek. A biztonságos karbantartás érdekében elektromos szekrénykulccsal vagy univerzális szekrénykulccsal párosíthatók.



Klímaszabályozott hálózati szekrények
Általában adatközpontokban, kommunikációs helyiségekben és nagy{0}}precíziós berendezésekkel rendelkező területeken használják, állandó környezetet tartanak fenn a beépített-hőmérséklet- és páratartalom-kezelő rendszerekkel, megelőzve a páratartalom vagy hő okozta berendezéshibákat.



Forgalomirányító szekrények
Főleg városi jelzésvezérlésben, intelligens közlekedési rendszerekben és útfelügyeleti berendezésekben használják, vízálló, porálló és ütésálló tulajdonságokkal rendelkeznek, így alkalmasak összetett kültéri környezetre.



Beléptető szekrények
A biztonsági irányítási rendszerekben használatosak a beléptető berendezések, a tápellátás, a hálózat és a jelzések központosított vezérlését biztosítják. Széles körben használják ipari parkokban, tömegközlekedési eszközökön és biztonsági létesítményekben.









Gyűjtősín rendszer
A főáram vezetéséért és elosztásáért felelős, jellemzően rézből vagy alumíniumból készül, alacsony impedanciát és nagy áramterhelhetőséget{0}} biztosítva.



Fix paneles elosztó szekrény
Ennek egyszerű felépítése van, és gyakran használják alacsonyabb biztonsági követelményeket támasztó folyamatos tápellátási alkalmazásokban, például alállomásokon vagy ipari üzemekben a helyi tápegység-vezérlésben.



Fiók{0}}Típusú elosztószekrény
A nagyfokú modularitásnak köszönhetően minden egyes funkcionális egység önállóan kivehető és cserélhető, nagy megbízhatóságot és cserélhetőséget kínálva, így alkalmassá teszi azokat az ipari termelési telephelyekre, ahol magas az áramellátás folytonosságának követelménye.



Áramellátás és világítás elosztó szekrény
Zárt szerkezet, gyári világításra és általános áramelosztás szabályozásra szolgál. Egyes modellek integrált klímaszabályozási rendszerrel (CCC) rendelkeznek, hogy megakadályozzák az elektromos alkatrészek környezeti változások által okozott károsodását.



Földelési rendszer tervezése
Tartalmazza a gyűjtősín-földelést, a tápegység-földelést, az inverter-földelést és a vezérlőrendszer földelését a teljes szekrény biztonságos működése érdekében.





A modern épületekben és ipari projektekben az elosztódobozok általában egy fő megszakítón keresztül kapcsolódnak a lefelé irányuló áramkörökhöz. A különböző áramkörök közötti csatlakozásoknak követniük kell a szabványos vezeték-keresztmetszet{1}}kiválasztási irányelveket:



Az 1P megszakító vezetékei 16 mm²-es vezetéket használhatnak.

A 2P kábelezés általában 10 mm²-es vagy nagyobb vezetéket használ.

A vezetékezés során ügyeljen az L és N pólusok és a földelésvédelem helyes beállítására.



Az ipari vezérlőszekrények és a PLC szekrények esetében az elektromágneses interferencia elkerülése érdekében a külön jel- és tápvezetékek is elengedhetetlenek.

Az állandó hőmérséklet- és nedvességállóságot igénylő alkalmazásokban, mint például a hőmérséklet-szabályozással ellátott szárazszekrények vagy a klímaszabályozással{0}}vezérelt hálózati szekrények, gondoskodjon a megfelelő légáramlásról, és rendszeresen karbantartsa a hűtőrendszert.





Az ipari automatizálás és az intelligens gyárak fejlődésével az elektromos szekrények az intelligencia, a modularitás és a környezeti alkalmazkodóképesség irányába fejlődnek. A jövő ipari elektromos szekrényei egyesítik a távfelügyeletet, az energiagazdálkodást és a környezetirányítást a következő célok elérése érdekében:



Magasabb rendszerintegráció és helykihasználás;

Pontos hőmérséklet- és páratartalom-szabályozás, valamint energiatakarékos{0}működés;

Moduláris karbantartás és gyors csere kialakítás;

Kompatibilitás többféle elektromos szekrénykulccsal és univerzális szekrénykulcs rendszerrel az egységes kezelés érdekében.



Az intelligens közlekedés és az intelligens városok területén a forgalomirányító szekrények és a beléptető szekrények is központi infrastruktúrává válnak, ami a városi infrastruktúra digitális frissítését hajtja végre.





Az elektromos szekrény (vezérlőszekrény) az ipari áramellátási és automatizálási rendszerek „agya”, amely több funkciót integrál, beleértve az áramelosztást, vezérlést, védelmet, kommunikációt és környezetirányítást. Akár aPLC vezérlőszekrénya gyári automatizáláshoz vagy a közlekedési és kommunikációs rendszerek klímaszabályozású-szekrényéhez vagy forgalmi szekrényéhez szerkezeti felépítése és intelligens vezérlési képességei közvetlenül befolyásolják a berendezések működésének biztonságát és hatékonyságát. A klímaszabályozás, valamint a távvezérlési és karbantartási technológiák fejlődésével a jövő elektromos szekrényei még intelligensebbek, hatékonyabbak és megbízhatóbbak lesznek.
