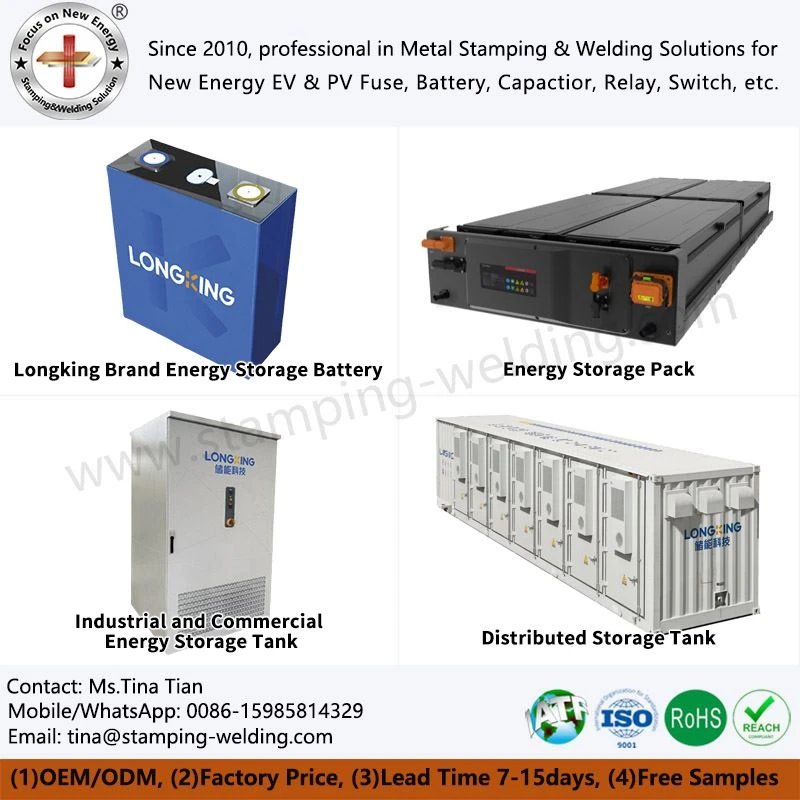

314Ah tároló akkumulátor cella és csomag



A Xiamen Apollo a 314Ah-s akkumulátorcella és -csomag kutatására, fejlesztésére és gyártására összpontosít. Fő termékvonalaink közé tartozikLongking márkájú energiatároló akkumulátor, energiatároló csomag, ipari és kereskedelmi energiatároló tartály és elosztott tárolótartály. Olyan iparágakat szolgálunk ki, mint az elektromos energia, az új energia, a vasúti tranzit, az ipari berendezések gyártása és az adatközponti infrastruktúra. A nagy vezetőképességben, az erős korrózióállóságban és a személyre szabott szolgáltatási lehetőségekben rejlő fő erősségekkel következetesen biztonságos, megbízható, hatékony és energiatakarékos elektromos csatlakozási rendszereket kínálunk ügyfeleink számára világszerte.

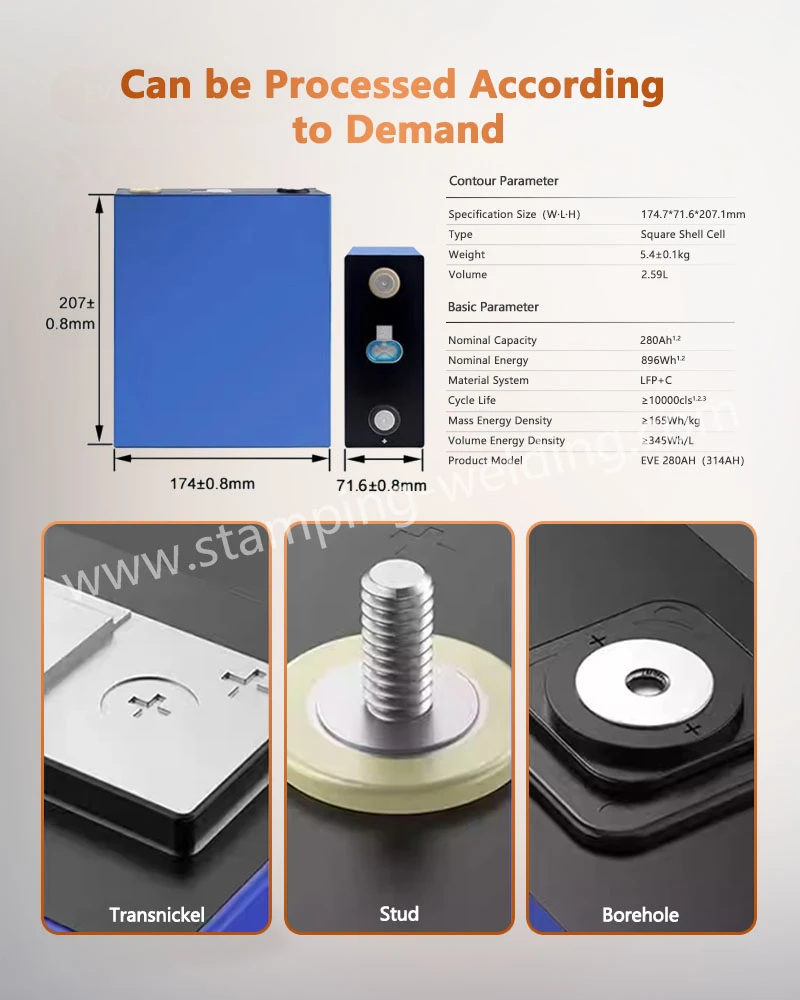

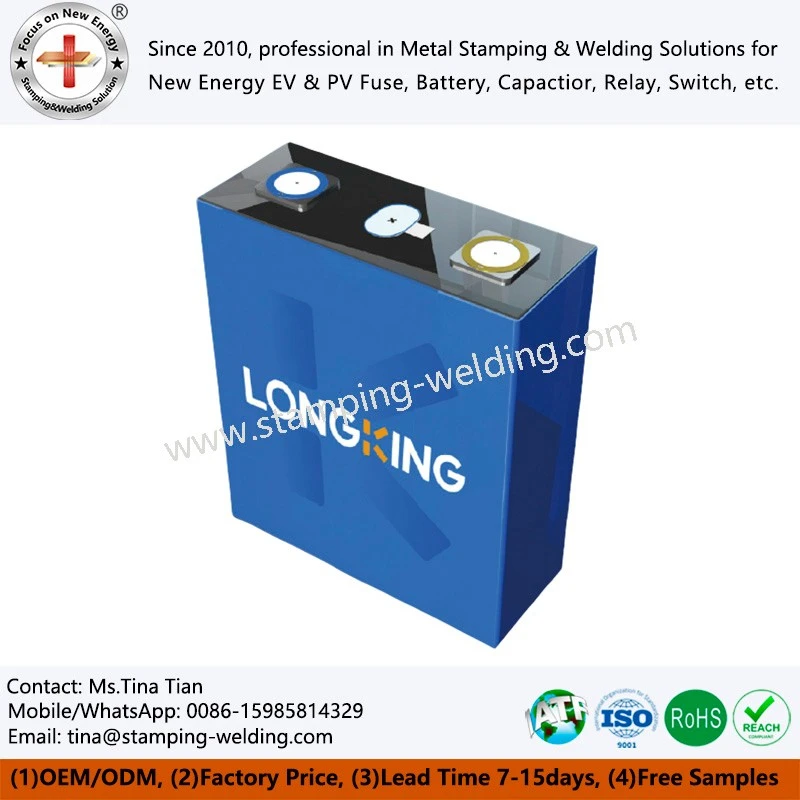

1. Longking márkájú energiatároló akkumulátor





























































A 280Ah-s iteratív frissítési termékként a 314Ah-s energiatároló cella 12%-os kapacitásnövekedést ér el a szabványos 71173-as méret alatt, ami a legjobb egyensúly a jelenlegi energiatároló rendszer költsége és teljesítménye között. A térfogati energiasűrűség 33%-os növelésével (akár 395 Wh/L-ig) pontosan illeszkedik az 5 MWh-s, 20 -lábú konténerekből álló rendszerhez, teljesíti a GB/T 36276 nemzeti szabvány „de-megosztásra vonatkozó” kapacitáskövetelményeit, és a hosszú távú energiatárolás, szél-, és több mint 4 energiatárolás általános választásává vált.



1.1 Anyag- és teljesítményelőnyök
A katód anyaga: nano-méretű lítium-vas-foszfát (LFP), grammkapacitás 155 mAh/g vagy annál nagyobb, tömörítési sűrűség 2,4 g/cm³, ciklus élettartama 8000-szer nagyobb vagy egyenlő (80% DoD, 25 fok).
Anódtechnológia: mesterséges grafit-szilícium-szén-kompozit (elő-litációs kezelés), az első hatás legfeljebb 95%, az alacsony hőmérsékletű, -30 fokos kapacitás megtartási aránya pedig nagyobb vagy egyenlő, mint 80%.
Elválasztó és elektrolit: 12 μm-es kompozit kerámia bevonatú szeparátor (szakítószilárdság 2000 kgf/cm² vagy annál nagyobb), testreszabott széles hőmérsékletű elektrolit (-40-70 fok).



Alapvető műszaki mutatók


Dimenzió	Műszaki paraméterek	Iparági összehasonlító előny
Energiasűrűség	179,4-180Wh/kg	8-12%-kal magasabb, mint 280Ah
Ciklusélettartam	10000-15000 alkalommal (70% SOH)	Iparági átlag 8000-szer
Energiahatékonyság	Nagyobb vagy egyenlő, mint 96% (DC/DC)	Iparági-vezető szint
Biztonsági tanúsítványok	UL9540A, UN38.3, IEC62619	lefedik a globális mainstream piacra jutást
Hőstabilitás	termikus kifutási hőmérséklet 800 fok vagy annál nagyobb	több mint 300 fokkal magasabb, mint a háromkomponensű lítium

















































































1.2 Gyártási folyamat
Elektródadarab gyártás:iker-csigás pépesítő rendszer (viszkozitás-szabályozás ±5%), két-oldalas bevonat (területi sűrűség eltérése<1.2%), rolling thickness tolerance ± 1.5μm.
Összeszerelési folyamat:automatikus tekercselőgép (igazítási pontosság±0,05 mm), lézeres hegesztés (forraszkötés húzóereje 200N vagy annál nagyobb), folyadékbefecskendező vákuum Legfeljebb 10Pa.

Kialakítás és válogatás:
Többlépcsős formáció (SOC 20%~100%, 48 óra)
Teljes csatorna rendezés (<1% Capacity Difference, <5mV Voltage Difference)


BOM költségcsökkentés:
50%-os sejtszám csökkenés (280Ah-hoz képest)
47%-kal kevesebb csatlakozási pont és 30%-kal nagyobb összeszerelési hatékonyság

O&M költségoptimalizálás:
Egy-kabinos 5 MWh-s kialakítás, 50%-os csökkenés a megfigyelési pontokban
15%-os energiaveszteség csökkenés a folyadékhűtő rendszerben (hőszimulációs diagrammal)
Méretkompatibilis: 280 Ah-val osztja meg a gyártósort, és támogatja a gyors váltást
Intelligens kezelés: teljes idejű tartománykiegyenlítési technológia (a kiegyenlítési idő 80%-kal lerövidült), támogatja az 1C gyorstöltést



1.3 Alkalmazási forgatókönyvek
Új energiaerőművek energiatárolása:alkalmas fotovoltaikus és szélenergia tároló rendszerekre, javítja a megújuló energia felhasználási arányát, stabilizálja az elektromos hálózat működését.

Ipari energiatárolás:Alkalmas csúcstól-a-völgyig terjedő teljesítményszabályozásra, valamint ipari és kereskedelmi energiatároló rendszerekre az áramköltségek csökkentése és az energiahatékonyság javítása érdekében.

Adatközpont biztonsági mentési teljesítménye:Leváltja a hagyományos savas ólom{0}}akkumulátorokat, javítja az áramellátás megbízhatóságát, és támogatja a szünetmentes tápegység (UPS) rendszereket.

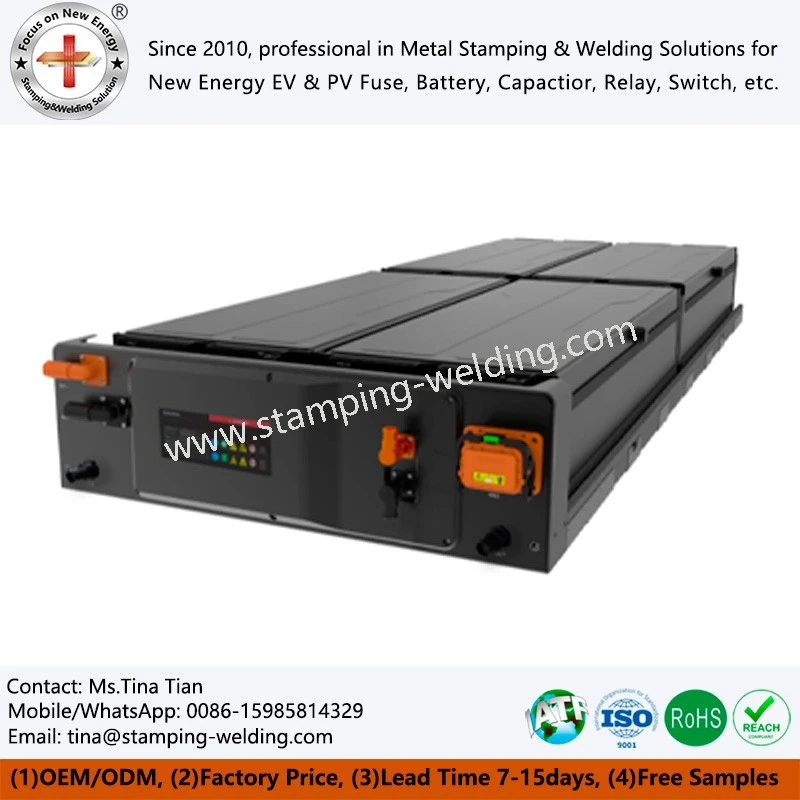

2. Energiatároló csomag



























































2.1 Szerkezet és védelem kialakítása
Doboz anyaga:6063-T5 alumíniumötvözetkeret (vastagság 3 mm) + égésgátló PC héj (UL94 V-0), IP65 védettség, szeizmikus besorolású IEC 60068-2-6 5Grm.
Hőmenedzsment rendszer:
Folyadékhűtéses változat
Léghűtéses változat: centrifugális ventilátor × 2, hőleadó teljesítmény 500 W vagy annál nagyobb
Elektromos tulajdonságok:
Névleges feszültség: 51,2 V (16S konfiguráció)
Folyamatos kisülés: 1C (csúcs 3C/10s)
A rendszer energiahatékonysága: nagyobb vagy egyenlő, mint 95% (teljes töltés és kisütés)

2.2 Alapvető technológia
Sejt technológia
Anyagrendszer: A lítium-vas-foszfát (LFP) a fő támasz, amely támogatja a 314 Ah-s ultra-nagy kapacitást (az energiasűrűség 12%-kal nőtt a 280 Ah-hoz képest), a ciklus élettartama pedig meghaladja a 12 000-szeresét (napi 2 ciklus 15 évig használható).
Áttörés a folyamatban: A repülő köteg hőkompozit technológia (méhsejt-energia) csökkenti az elektródadarab sérülését, a belső ellenállás legfeljebb 0,3 mΩ, a több-folyamatba integrált folyamat (automatikus AGV be- és kirakodás + online felügyelet) pedig 99,5% vagy annál nagyobb hozamú.

2.3 Rendszerintegráció
Moduláris felépítés: 1P52S szabványcsomag (52 húr és 1 párhuzamos), támogatja a folyadék-/levegő-hűtéses kettős üzemmódot, egyetlen szekrény kapacitása 50- 200 kWh<2㎡ (such as watt power Longpack).
Intelligens vezérlés:
A BMS három-rétegű architektúrája (BMU/BCU/BAU) valós időben figyeli a feszültséget (pontosság ± 1 mV) és a hőmérsékletet (±0,1 fok), és támogatja a cellakiegyenlítést (kiesési feszültség 5 mV vagy annál kisebb).
A virtuális erőműbe (VPP) beépített -virtuális erőművi (VPP) algoritmusba beépített EMS energiamenedzsment rendszer támogatja a csúcstól-völgyig terjedő arbitrázst + kereslet-oldali választ (válaszidő)< 200ms), and increases revenue by 30%.

2.4 Hőkezelés és biztonság
Hőmérséklet-szabályozási séma: a folyadékhűtés (3 foknál kisebb vagy egyenlő hőmérséklet-különbség) a fő áramkör, a rendszer hatékonysága 89% (léghűtés 80%), és támogatja a széles hőmérsékleti tartományú működést -10-55 fok között (Huayang nátrium elektromos csomag).

Öt-szintű biztonsági védelem:
(1) Az akkumulátorcellák kettős-szigetelésű kialakítása (5000 V feszültséggel bír)
(2) Intelligens biztosíték (túláram válasz<10ms)
(3) PACK minőségű perfluorhexanon tűzvédelem (válaszidő<5s)
(4) Irányított EOD-struktúra (nyomáscsökkentés 0,5 MPa vagy annál kisebb)
(5) Digitális iker korai figyelmeztetés (SOH előrejelzési pontosság ±2%)

2.6 Gyártás és minőségellenőrzés
Gyártósor-konfiguráció: automatikus modulsorolási sor (ciklusidő 120 s/db vagy kisebb), lézerhegesztés behatolási mélysége 0,8 mm vagy annál nagyobb, hélium szivárgás észlelési sebessége < 0,3 cm3/perc.
Vizsgálati szabványok:
EOL-teszt: 100%-os túltöltés/túl-kisülési védelem váltja ki az ellenőrzést
Környezetvédelmi teszt: -40 fok ~ 85 fok 72 órás hőmérsékleti ciklus, IP67 vízállóság (1 m vízmélység 30 perc)

2.7 Forgatókönyv{1}}alapú megoldások
Gyár/park (csúcs{0}}–-völgy arbitrázs)
Konfiguráció: 250 kW/500 kWh folyadékhűtésű Pack×4 (összesen 2 MWh)
Bevétel: Egy Jiangsu-i gyár éves bevétele 650 000 jüan csúcsborotválkozásból és völgyfeltöltésből (árkülönbség 0,7 jüan/kWh, napi 2 ciklus)
Technológia: Dinamikus áramár-előrejelző algoritmus (hiba<5%), support load flexible adjustment (±15% power response)

Adatközpont (tartalék teljesítmény + csúcs borotválkozás)
Megoldás: 1MW/2MWh moduláris csomag (N+1 redundancia)
Előnyök: Ezredmásodperces kapcsolás (hálózati áramszünet → tartalék tápellátás<20ms), support 2 hours black start (TIA-942 Tier III satisfied)
Példa: Egy felhőalapú számítástechnikai központ éves villanyszámlája 18%-kal csökken, az UPS akkumulátorcsere ciklusa pedig 3 évvel meghosszabbodik

Optikai tárolás és töltés integrálása (zöld energiafogyasztás)
Konfiguráció: 500kW/1MWh csomag + 120kW töltőhalom × 10
Funkció: PV elsőbbségi töltés (95% vagy nagyobb fogyasztás), völgyi áramár kiegészítés, V2G támogatás (kétirányú töltés és kisütés)
Adatok: Egy sencseni töltőállomás éves átfogó bevétele 40%-kal nőtt (csúcsteljesítmény-prémium + kereslet-oldali reagálási{2}}támogatás)

















































































3. Ipari és kereskedelmi energiatároló tartály





























































3.1 Termékjellemzők
Rugalmas konfiguráció: szabványos 20/40 láb konténer, kapacitása 0,5MWh ~ 5MWh, támogatja az AC/DC csatolást.
Magas védelmi kialakítás:
Tűzvédelem: Csomag{0}}szintű aeroszolos tűzoltó készülék, dobozos tűzállósági határ 1 óra vagy egyenlő (GB/T 9978.1)
Robbanásvédelem: Robbanásveszélyes légtelenítő szelep túlnyomásos szellőztetéssel (ATEX Zone 2 tanúsítvánnyal)
Intelligens O&M:
Távfelügyeleti platform (Web/APP hozzáférés támogatása)
Egészségügyi (SOH) előrejelzési hiba<3%



3.2 Alapparaméterek
Rendszerfeszültség: 800V ~ 1500V (kompatibilis a mainstream inverterekkel)
Töltési/kisütési hatékonyság: nagyobb vagy egyenlő, mint 92% (AC oldal)
Kommunikációs interfész: RS-485/CAN/Ethernet (kettős redundáns kialakítás)



3.3 Alapvető technológia
Extrém hőmérséklet szabályozás: Hatékony működés minden hőmérsékleti tartományban
Nem{0}}rásegített hűtési technológia: az iparág eredeti, teljes-hőmérséklet-szabályozása (-20-55 fok), a folyékony hűtés/légkondicionálás elhagyása, valamint a segédforrások költségének 46%-os csökkentése (például a Xinneng'an Ampace C5)
Folyadékhűtés frissítése: precíz hőmérséklet-szabályozás ± 1,5 fok (modulszint)/±2,5 fok (szekrényszint), 3-szor gyorsabb hőkezelési sebesség (S³-EStore)



Hierarchia	Műszaki megvalósítás	Vizsgálati szabványok
Cell{0}}osztályzat	Lítium-vas-foszfát anyagú magvédő technológia (termikus kifutó nem terjed)	UL 1642 (tűszúrás nyílt láng nélkül)
Modul szint	Biztosítéktörés, merülő tűzvédelem (perfluor-hexanon aeroszol)	IEC 62619 (Túltöltési teszt sikeres)
Rendszer-szinten	Felső robbanásveszélyes légtelenítő szelep IP67 védelem (víz- és porálló)	UN38.3 (rezgés/ütés, szivárgás nélkül)
Intelligens ezredmásodperc	Thermal Runaway Warning (AI algoritmus)	Több-szintű Fire Linkage GB/T 36276 (Tűzreakció legfeljebb 10 s)
Környezetvédelmi fokozat	Sópermet teszt 1000h (C4 Anti-korrózió) Szeizmikus kialakítás (véletlenszerű vibráció20- 2000Hzz)	IEC 60068-2 (Ipari környezetvédelmi tanúsítás)



3.4 Gyártási erő
Műhelylépték: 100 000-szintű pormentes összeszerelő műhely, 10 GWh éves termelési kapacitással.
Integrált folyamat:
Szeizmikus tartó: 8 szeizmikus intenzitási tanúsítvány
Kábelköteg-kezelés: robotkábelezés (±2 mm-es hiba)



4. Elosztott tárolótartály



























































4.1 A termék előnyei
Moduláris felépítés: egyetlen szekrény kapacitása 50 kWh ~ 500 kWh, tartófalra -szerelhető/függőleges telepítés, amely egy kb.<1㎡.
Hatékony hőelvezetés: független légcsatorna kialakítás (NACA deflektor vályú), zaj < 65dB (@1m).
Rács interakció:
Zökkenőmentes rács-ki- és bekapcsolása-<20ms)
Meddőteljesítmény kompenzációs funkció (±0,9 PF állítható)



4.2 Műszaki paraméterek
Bemeneti feszültség tartomány: 380VAC ±15%
Number of cycles: >6000 (70% DoD)
Védettség: IP55 (kültéri) / IP31 (beltéri)


Dimenzió	Tipikus paraméterek	Iparági benchmarking
Kapacitás specifikációk	10,24 kWh ~ 512 kWh (50 párhuzamos egység támogatása)	Minden forgatókönyvet lefed a lakosságitól az ipari és kereskedelmiig
Ciklusélettartam	6000-szer nagyobb vagy egyenlő (80% DOD, lítium-vas-foszfát akkumulátor)	Az iparági átlag 5000-szeres
Hatékonyság	Töltési és kisütési hatékonyság Nagyobb vagy egyenlő, mint 95% (folyékony hűtőrendszer)	Levegőhűtő rendszer 92% vagy annál kevesebb
Védelmi osztály	IP65 (kültéri) / IP55 (beltéri)	minden{0}}időjárási műveletnek megfelel
Válasz sebesség	Ezredmásodperces-teljesítményszint-beállítás (támogatás a hálózatigény-oldali válaszreakcióhoz)	jobb, mint az ipari szabvány 100 ms
Biztonsági kialakítás	ezredmásodperces-szintű rövidzárlat-áramkör elleni védelem + mesterséges intelligencia termikus kifutó figyelmeztetése (5 fok/perc vagy annál nagyobb hőmérséklet-emelkedési sebesség aktiválja az aktív tűzvédelmet)	Megtette az UN38.3, IEC 62619 tanúsítványt



4.3 A termelés minőségének ellenőrzése
Elektromos teszt: 100%-os teljes teljesítményű kisülési teszt (4 órán keresztül)
Hitelesítés:
Belföldi: CQC tanúsítás, GB/T 36276
Nemzetközi: UL 9540, CE EMC/LVD



4.4 Alkalmazási forgatókönyvek
Ipari és kereskedelmi energiatárolás (költségcsökkentés + alacsony{1}}szén-dioxid-kibocsátású kettős cél)
Megoldás: 1MW/2MWh folyékony-hűtéses elosztott energiatároló szekrény, völgytöltés (0,6 jüan/kWh) → csúcskisülés (1,2 jüan/kWh), fotovoltaikus fogyasztással, az átfogó villamosenergia-ár 30%-os csökkentése érdekében.



Kommunikációs bázisállomás (megbízhatóság + gazdaságosság)
Megoldás: -48V-os elosztott energiatároló rendszer, hálózati + fotovoltaikus + energiatároló három forrás kiegészíti egymást, támogatja a 10 ms-os és a hálózaton kívüli kapcsolást, a biztonsági mentési idő 8 óránál nagyobb vagy egyenlő.
Előnyök: csúcs borotválkozási és völgyfeltöltési bevétel + vészhelyzeti garancia (tájfun szezonban nulla állomás leállási arány), valamint egyetlen állomás éves üzemeltetési és karbantartási költsége 40%-kal csökken.



Elosztóhálózati állomás területe (áramminőség + fogyasztás javítása)
Megoldás: A kisfeszültségű oldalon egy 100 kW/213 kWh teljesítményű intelligens folyadékfagyasztó (például a State Grid Shaanxi projektje) van beépítve, hogy megoldja a határértéket túllépő PV fordított feszültség és a három-fázisú kiegyensúlyozatlanság problémáit.




Miért válassz minket?



1. Csoporterő: szilárd alap az együttműködéshez
Alapok és termelési kapacitás: jegyzett tőke 120 millió jüan, 3 fő gyártóbázis (Xiamen/Ningbo), 8000 tonna fémalkatrész éves teljes gyártási kapacitása, 92%-os berendezések kihasználtsága, 100,000+ kötegelt megrendelés stabil szállítása
Iparági fókusz: az új energia mélyreható termesztése (120 milliós éves bevétel, ami 60%-ot tesz ki), alacsony-feszültségű elektromos (80 millió éves bevétel, ami 40%-ot tesz ki), az ügyfelek 85%-os visszavásárlási aránya



2. Technikai akadályok: költségcsökkentési képességek a vezetőtől
A csapat génjei: Az alapvető gerinc a Xiamen Hongfától (a világ első számú reléje) származik, 30 éves tapasztalattal az elektromos iparban, és az eredeti „költségcsökkentési megoldások könyvtárától” (például a kontaktkés súlyának 15%-os csökkentése az erő megőrzése mellett, a csatolt DFMEA jelentéssel), amely átlagosan 8-12%-kal csökkenti az ügyfelek anyag-/folyamatköltségét.
Teljes folyamatlefedettség (7 alapfolyamat + 3 rugalmas technológia):
▶ Formázási folyamat: hideg fejezés (ezüst érintkező ±0,01 mm), sajtolás (sín síksága 0,05 mm vagy kisebb), nyújtás (lítium akkumulátor héj mélysége---átmérő aránya 3:1)
▶ Csatlakoztatási folyamat: lézeres hegesztés (olvadási mélység 0,8-2 mm), ellenálláshegesztés (relé mag hegesztési szilárdsága 80 MPa vagy annál nagyobb), vákuum-diffúziós hegesztés (precíziós alkatrészek oxidáció nélkül)
▶ Felületkezelés: ezüstözött 3 μm (egyenletesség ±10%), aranyozás 0,8 μm (sópermet 72 óra), RoHS/halogén-mentes testreszabás
▶ Rugalmas gyártás: lézeres vágás/CNC-eljárás, kis, 50 darabos vagy annál nagyobb tételek formanyitás nélkül, és a hőkezelési költségek 70%-kal alacsonyabbak, mint a hagyományos formanyitás



3. Minőségbiztosítás: megnyugtató elkötelezettség az autóipari{1}}minőségi szabványok mellett
Folyamatvezérlés:
Robothegesztési CPK nagyobb vagy egyenlő, mint 1,67 (2024 Q3 minőségjelentéssel)
100%-os hegesztési hiba észlelés (UT MT kettős ellenőrzés, GB/T 11345 II szintig).



4. Tanúsítvány jóváhagyása
A vállalat különböző minőségbiztosítási rendszerekkel rendelkezik: ISO9001-2015, IATF16949, ROHS, REACH stb.
