Biztosíték belső külső sapka

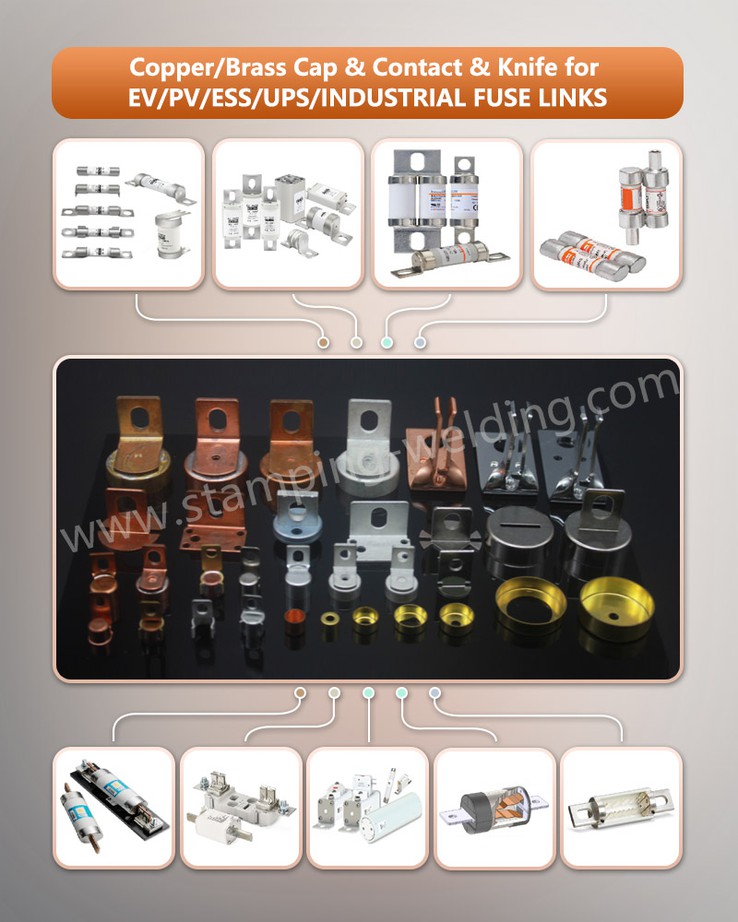

A Xiamen Apollo 20 éve összpontosít a biztosítékok belső és külső kupakjainak kutatására, fejlesztésére és gyártására. Forrásgyárként nagy-pontosságú és nagy-megbízhatóságú sárgaréz/réz biztosítékelemeket kínál a globális ügyfelek számára formaműhelyével, teljesen automatikus gyártósorával és szigorú minőség-ellenőrzési rendszerével. Az alábbiakban egy technikai elemzés találhatóSárgaréz belső sapkák az elektromos biztosítékokhoz, sárgaréz belső sapkák a PV biztosítékokhoz, réz külső sapkák az elektromos biztosítékokhoz és nikkelbevonatú{0}} külső sapkák a PV biztosítékokhoz :







1. Sárgaréz belső sapka EV biztosítékhoz (H65/H68 sárgaréz)





























































1.1 Anyagi előnyök:KészültH65/H68 nagy-vezetőképességű sárgaréz(réztartalom 65% vagy annál nagyobb), vezetőképesség 28% vagy annál nagyobb IACS, kiváló alakíthatóság (15% vagy nagyobb nyúlás), precíziós sajtolásra alkalmas.



Tétel	Index (Vegyük például a H65 sárgaréz)	Teszt szabvány	Iparági átlag
Réztartalom (Cu)	64.5-65.5%	GB/T 5231-2012	62-63% (H62 anyag)
Ólomtartalom (Pb)	0,03% vagy annál kisebb (környezetvédelmi fokozat)	RoHS 2.0	0.05-0.08%
Szakítószilárdság	Nagyobb vagy egyenlő, mint 390 MPa (kemény állapot)	GB/T 2040-2017	350 MPa
Vickers keménység (HV)	150{1}}180 (félkemény állapot, opcionális)	GB/T 4340.1-2009	120-140
Megnyúlás	15% vagy annál nagyobb (a feldolgozási szilárdság biztosítása érdekében)	GB/T 228.1-2010	10-12%



1.2 Gyártási folyamat:rézszalag bélyegzés → ultrahangos tisztítás → ónozás vagy nikkelezés vagy ezüstözés → minőségellenőrzés → csomagolás és szállítás.

1.3 Alkalmazás:új energetikai járművek biztosítékai, fotovoltaikus és energiatároló biztosítékok, teljesítménybiztosítékok stb.



2. Sárgaréz belső sapka PV biztosítékhoz (H65/H68 sárgaréz)





























































2.1 Anyagi előnyök:H65/H68 sárgaréz, nagy -szilárdságú sárgaréz (szakítószilárdság 400 MPa vagy annál nagyobb), alkalmas nagyáramú forgatókönyvekre (névleges áramerősség 100 A+), az íveróziós ellenállás 30%-kal nőtt.



2.2 Gyártási folyamat:rézszalag bélyegzés → ultrahangos tisztítás → ónozás vagy nikkelezés vagy ezüstözés (ha szükséges) → minőségellenőrzés → csomagolás és szállítás.

2.3 Alkalmazás:új energetikai járművek biztosítékai, fotovoltaikus és energiatároló biztosítékok, teljesítménybiztosítékok stb.

















































































3. Réz külső sapka EV biztosítékhoz (T2Y2 réz)





























































3.1 Anyagi előnyök:T2Y2 réz (réz tisztasága 99,9% vagy annál nagyobb), vezetőképesség 98% vagy annál nagyobb IACS, hidegkovácsolási eljárási sűrűség legfeljebb 8,9 g/cm³, ami ultra-alacsony érintkezési ellenállást biztosít (0,2 mΩ vagy annál kisebb).



Projekt	T2 réz (GB/T 2040)	Közönséges réz (T3)	sárgaréz (H62)	Alapérték
Réztartalom	99,90% vagy nagyobb	99.7%	62%	A nagy tisztaság biztosítja az elektromos vezetőképességet (58MS/m), a hővezetőképességet (385W/(m·K))
Oxigéntartalom	0,02% vagy annál kisebb	0.05%	-	Alacsony az oxigén ridegedés kockázata, alkalmas kemény folyamatokhoz, mint például hegesztés és mélyhúzás
Állam (Y2)	Félkemény állapot- (HV80-110)	Lágy állapot (HV60)	Összetett állapot (HV150)	Egyensúlyozza a rugalmasságot (a folyáshatár 195 MPa) és a feldolgozhatóságot (megnyúlás 20% vagy annál nagyobb)
Összes szennyeződés	0,1% vagy annál kisebb	0.3%	-	RoHS-kompatibilis, ólom-mentes (Pb legfeljebb 0,005%), alkalmas az orvosi ipar számára



Méretlánc pontosság



Rész	Tolerancia tartomány	Felületi érdesség (Ra)	Érzékelő eszköz	Iparági összehasonlítás
Külső átmérő (OD)	±0,05 mm (IT9)	1.6μm	Kivetítő	Közönséges alkatrészek ±0,1 mm, alkalmas precíziós rézcsövekhez
Falvastagság	±0,08 mm	-	Ultrahangos vastagságmérő	Az egyenletesség 20%-kal nőtt, csökkentve a hegesztési szivárgást
Belső kúpszög	±1 fok	-	Szögmérő műszer	A forrasztás során ügyeljen az egyenletes forrasztöltésre
Véglap függőleges	0,05 mm/m vagy annál kisebb	-	Szögletes vonalzó + hézagmérő	Szerelési ferdeség elleni-, tömítési megbízhatóság ↑35%



3.2 Gyártási folyamat:rézszalag bélyegzés → ultrahangos tisztítás → ónozás vagy nikkelezés vagy ezüstözés → minőségellenőrzés → csomagolás és szállítás.

3.3 Alkalmazás:új energetikai járművek biztosítékai, fotovoltaikus és energiatároló biztosítékok, teljesítménybiztosítékok stb.

















































































Miért válassza a T2Y2 réz külső sapkát?



Méretek	Előnyeink	Versenybeli hiányosságok	Beszerzési előnyök
Szabályozható anyagok	T2Y2 réz 99,99% tisztaságú réz	Újrahasznosított réz, instabil tisztaságú	Tételkonzisztencia CPK Nagyobb vagy egyenlő, mint 1,67, csökkentve a minőségellenőrzés költségeit
A folyamat rugalmassága	Támogatja a vékonyítást és nyújtást (falvastagság 0,5-3,0 mm), az összetett peremezést	Csak egyszerű esztergálás	Alkalmazkodik a speciális -formájú interfészek több mint 90%-ához, lerövidítve a vásárlói formanyitási ciklust
Tanúsítvány jóváhagyása	Adja meg az RoHS, REACH ésIATF16949 tanúsítvány	Csak alap ISO minősítés	Az Európába és az Egyesült Államokba történő export nem igényel további tesztelést, így megtakarítható a tanúsítási költségek
Költségoptimalizálás	Automatizált gyártósor + nagy-üzemi gyártás, az egységár 30%-kal alacsonyabb, mint az importált alkatrészek	Kisműhelyi termelés, hozamráta<90%	98,5%-os hozam, 20%-os rejtett költségcsökkentés



4. Nikkelbevonatú{1}} külső sapka a PV biztosítékhoz





























































4.1 Anyagi előnyök:T2Y2 rézaljzat + felület ezüstbevonat (vastagság 3-5 μm, egyedi az ügyfél igényei szerint), magas hőmérsékleti ellenállás 200 fokig, érintkezési ellenállás Legfeljebb 0,1 mΩ.



Tétel	Index (T2 réz + 3μm ezüstbevonat)	Fotovoltaikus ipari szabványok	Összehasonlítás a versenytárs termékekkel (ónozott réz{0}})
Réztartalom (Cu)	99,99% vagy nagyobb (GB/T 2059-2017 T2 fokozat)	IEC 62730 (réz a fotovoltaikus csatlakozókhoz)	99,5% (T3 fokozat)
Ezüst bevonat vastagsága	3-5μm (egyenletesség ±10%)	UL 486A (terminállemezezési követelmények)	1-2μm (könnyen hordható)
Felületi ellenállás	Kisebb vagy egyenlő, mint 0,017 μΩ·m (20 fok)	TÜV érintkezési ellenállás: 0,5 mΩ vagy annál kisebb	0.021μΩ·m
Sópermet teszt (96 óra)	Nincs elszíneződés, nincs korrózió (ASTM B117)	Fotovoltaikus kültéri 10 éves korrózióállósági követelmények	48 óra múlva megjelenik a fehér rozsda
Magas -hőmérsékletű oxidációállóság (200 fok × 1000 óra)	Súlygyarapodás 0,5 mg/cm² vagy annál kisebb (JIS H8500)	IEC 61215 (az alkatrészek UV-állósága)	Súlygyarapodás 2mg/cm²



4.2 Gyártási folyamat:rézszalag bélyegzés → ultrahangos tisztítás → ónozás vagy nikkelezés vagy ezüstözés → minőségellenőrzés → csomagolás és szállítás.

4.3 Alkalmazás:új energetikai járművek biztosítékai, fotovoltaikus és energiatároló biztosítékok, teljesítménybiztosítékok stb.













1. Nagy-léptékű gyártási lehetőségek
Műhelylépték: 12 000 négyzetméter saját tulajdonú gyárépület, 20 teljesen automatikus bélyegző/hidegfejezéses gyártósorral felszerelt, több mint 50 millió darab havi gyártási kapacitással.
Formatechnológia: saját-tervezésű, nagy pontosságú-progresszív formák (élettartam 30 milliószor+), amelyek 72 órán belül gyors proofolást tesznek lehetővé.



2. Teljes-folyamat-minőség-ellenőrzési rendszer
Tesztfelszerelés: röntgenfluoreszcencia spektrométer (anyagösszetétel-elemzés), projektor (méretpontosság ±0,01 mm), nagy-feszültség-folytonosság-vizsgáló (feszültségellenállás 5 kV).
Minősítési képesítések:ISO 9001, IATF 16949, RoHS/REACHmegfelelőségi jelentést.



3. Technológiai K+F és szabadalmak
Találmányi szabadalmak: A vállalat különböző minőségbiztosítási rendszereket tanúsított: ISO9001-2015, IATF16949, ROHS, REACH stb.



4. Ügyfélügyek
Iparági vezetők: Chint Electric, Schneider, ABB (másodlagos{0}}beszállító), Huawei fotovoltaikus támogató beszállító.


5. A forrásgyár fő előnyei



Műszaki támogatás	A vállalat műszaki gerincét a Xiamen Hongfa Group adja, amely egy állami -tulajdonú tőzsdén jegyzett vállalat (a világ első számú relé- és kapcsolóiparában), amely több mint 30 éves tapasztalattal rendelkezik az elektromos iparban. Nemcsak minősített biztosítékkal rendelkező belső külső sapkákat kínál ügyfeleinek, hanem költség--takarékos és hatékonyságnövelő-megoldásokat, valamint a legújabb iparági technológiákat is kínál.
Testreszabási lehetőségek	Támogassa a nem-szabványos méret/bevonat/logó testreszabását.
Szállítási garancia	1-2 nap ingyenes mintákhoz, 20-30 nap új formamintákhoz (beleértve az új formákat és új mintákat), 15-20 nap tömeges rendelésekhez (a megrendelés visszaigazolása és fizetése után)
