Több-rétegű rézfóliás flexibilis gyűjtősín
A vákuumdiffúziós hegesztési eljárást alkalmazó, egymásra rakott, nagy-tisztaságú oxigén-mentes rézfóliákból készült, többrétegű rézfóliás flexibilis gyűjtősín zökkenőmentesen integrálja a nagy elektromos vezetőképességet, a rugalmas elmozduláskompenzációt és a rezgéscsillapítást. Hatékonyan nyeli el a hőtágulás és összehúzódás okozta feszültségeket, valamint a nagy-frekvenciás rezgéseket, miközben minimalizálja a bőrhatást és az érintkezési ellenállást. Széles körben használják az új energiafelhasználású járművek akkumulátoraiban, energiatároló rendszereiben és nagy-teljesítményű elektronikus berendezésekben, rendkívül megbízható vezetőképes megoldást kínál, amelyet nulla elő-feszültség és minimális hőmérséklet-emelkedés jellemez.
- Gyors szállítás
- Minőségbiztosítás
- 24 órás ügyfélszolgálat
A termék bemutatása
Mi az a több-rétegű rézfóliás hajlékony gyűjtősín?
A többrétegű rézfóliás hajlékony gyűjtősínek-, amelyet gyakran laminált rézfólia csatlakozóknak, hajlékony rézsíneknek vagy rézfólia tágulási kötéseknek neveznek,-fejlett, rugalmas, nagy-áramú erőátviteli alkatrészek, amelyeket nagy áramsűrűséggel, gyakori rezgéssel és jelentős hőterheléssel jellemezhető környezetekhez terveztek. Az olyan alkalmazásokban, mint a modern nagy-feszültségű akkumulátorcsomagok (800 V+ architektúrák), nagy-teljesítményű inverterek, a vasúti szállításhoz használt vonóerő-átalakítók és a nagyméretű ipari transzformátorok

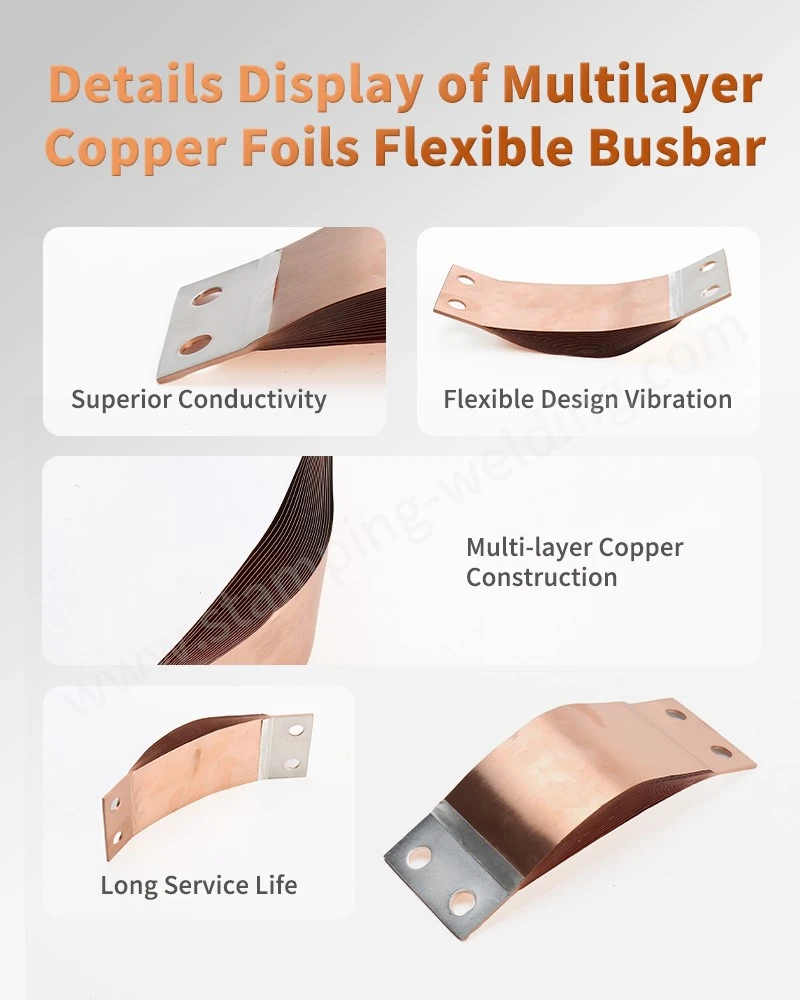

A rézfóliával laminált gyűjtősínek anyagelőnyei
Rendkívül magas elektromos vezetőképesség
A C1100/C1020 oxigénmentes-réz felhasználásával a laminált rézfóliás gyűjtősín kivételesen nagy vezetőképességet biztosít, minimálisra csökkentve a hőveszteséget és a feszültségesést a nagy-áram átvitele során a fizikai határig.
Kiváló fáradtságállóság és nagy szívósság
Az autóipari rézsín-alkalmazásokhoz tervezett nagy-tisztaságú rézfólia kiváló nyúlást mutat, megakadályozva a fémek kifáradása miatti repedéseket vagy az ismétlődő, parányi elmozdulások miatti töredezést.
Magas hővezetőképesség
Rugalmas réz gyűjtősínünk esetében, amelynek hővezető képessége akár 1,7-szer nagyobb, mint az alumíniumé, az anyag gyorsan vezeti és elvezeti a nagy-áram során keletkező Joule hőt a hegesztési csatlakozásoktól.
Kémiai stabilitás és kiváló{0}}minőségű bevonat tapadás
A bevonat rendkívül jól tapad a rézhez, ellenáll a leválásnak és alacsony érintkezési ellenállást tart hosszú távon; emellett kiemelkedő oxidációs védelmet nyújt magas-hőmérsékletű, nedves vagy sós{1}}permetes környezetben.
Rugalmas rézsínek gyártási folyamata
Nagy-precíziós, sorja-mentes CNC vágás
Az egyes rézfólia-csatlakozók gyártása során nagy-precíziós progresszív sajtolószerszámokat vagy feszültségmentes-lézeres vágórendszereket használnak a rézfóliák tervezett formára vágására, így kiküszöbölhető annak a veszélye, hogy a sorja átlyukálja a rétegközi szigetelést vagy nagyfeszültségű ívkisüléseket vált ki.
Forrasztó-Szabad molekuláris diffúziós hegesztés
A rézréteggel bevont hajlékony gyűjtősínek magas-hőmérsékletű, nagy-nyomású, vákuummal vagy redukáló gázzal védett környezetben történő gyártása során a rézatomok szilárd halmazállapotú diffúziója lehetővé teszi az egymásra helyezett rézfólia rétegek közötti szemcsehatár-fúziót az olvadáspont alatti hőmérsékleten, ami nulla érintkezési ellenállást eredményez.
Terminálok automatizált precíziós felületkezelése
Laminált hajlékony rézfólia szalagjaink esetében a réz hajlamos a felületi oxidációra, ha levegővel érintkezik, és fekete réz-oxidot (CuO) képez, ami növeli az érintkezési ellenállást. A krimpelés utáni hosszú távú stabilitás -biztosítása érdekében személyre szabott bevonatolási lehetőségeket kínálunk, beleértve az ónozást, nikkelezést és a kiváló{2}}minőségű ezüstözést.
Alkalmazási forgatókönyvek többrétegű gyűjtősínekhez
Elektromos mobilitás és elektromos járművek hajtáslánca
Egyedi, rugalmas rézfóliával laminált gyűjtősínek kötik össze a CTP/CTC akkumulátormodulokat, a BDU nagyfeszültségű{0}}kimeneti kapcsait és a motorvezérlőket az IGBT-modulokkal.
Hálózati-mérleg és lakossági elektrokémiai energiatárolás
A szigetelt csővel ellátott, rugalmas rézfólia gyűjtősín rugalmas csatlakozást biztosít a nagy-feszültségű energiatároló akkumulátorcsoportokhoz és AC/DC áramátalakító rendszerekhez
Vasúti közlekedési és vontatási rendszerek
Vontatásátalakító modulok{0}}nagysebességű vonatokhoz/metrókhoz; nagy-feszültségű vezetékek a fedélzeti főtranszformátorokhoz; rugalmas villámvédelmi földelő kábelek forgóvázokhoz.
Nagyáramú ipari{0}}tápegységek
Robusztus rézfólia csatlakozásként optimalizálva jelentősen csökkenti a nagy{0}}frekvenciás bőrhatás veszteségeket, és ellenáll több mint egymillió nagy-sebességű 3D mozgási ciklusnak fáradásos hiba nélkül.
Gyakran ismételt kérdések a prés{0}}hegesztett csatlakozókkal kapcsolatban
Melyek az alapvető különbségek a vákuumdiffúziós hegesztés és a hagyományos keményforrasztás között a hosszú távú megbízhatóságban-?
Ellentétben a hagyományos keményforrasztással, amely érintkezési ellenállást és fólialágyítást okozó töltőanyagot használ, rugalmas réz söntjeink forrasztásmentes-vákuumdiffúziós hegesztést alkalmaznak a tiszta réz közvetlen megkötésére, kiküszöbölve a galvanikus korróziót és a teljesítmény romlását.
Melyek az optimális alkalmazási forgatókönyvek a rugalmas csatlakozók érintkezési felületein lévő ón-, ezüst- és nikkelezéshez?
Változatos működési környezetekre szabva, mi A rézfóliás több-rétegű hegesztősín testreszabható ónozással (költséghatékony anti-oxidáció), ezüstbevonattal (minimális érintkezési ellenállás és íverózió magas-feszültségű csomópontoknál) vagy nikkelezéssel (akár 300 fokos és korrozív körülmények között is).
Hosszan tartó vibráció alatt a rétegközi súrlódás fémtörmeléket hoz létre és rövidzárlatot okoz?
A nem optimalizált kivitelben a rétegek közötti súrlódás súrlódó kopást okozhat. Ezt azáltal mérsékeljük, hogy mikron-léptékű önkenő-bevonatokat alkalmazunk, vagy optimalizáljuk a réz érdességét az alacsony-csillapítású mikro-csúszás érdekében. A lezárt végszerkezetekkel és a szigetelt hüvelyekkel kombinálva minden fémtörmelék szigorúan el van szigetelve a vezető utaktól, kiküszöbölve a por- által okozott rövidzárlatokat és a szigetelés meghibásodását.
Befolyásolja-e a flexibilis csatlakozó külső rétegén lévő szigetelő hüvely a hőelvezetési teljesítményt?
Hővezető bevonatunk megszünteti a szigetelő légréseket. A felület kiterjesztésével a rugalmas szakasz javítja a sugárzó és konvektív hűtést a szilárd gyűjtősíneken túl léghűtés mellett. Az extrém teljesítménysűrűség érdekében szellőztetett vagy mikro{2}}csatornás termikus kialakításokat kínálunk.
Lépjen kapcsolatba velünk
Alapvető versenyelőnyünk a szilárdtestfémkohászat mikro-mechanizmusainak-és a több-fizikai csatolás szimulációs technológiájának alapos ismeretéből fakad; ez lehetővé teszi számunkra, hogy a globális mérnöki ügyfelek számára szigorúan validált, testreszabott termékeket biztosítsunkprés{0}}hegesztett rézfólia rugalmas gyűjtősínrendszermegoldások nulla elő-feszültséggel, minimális hőmérséklet-emelkedéssel és kivételes kifáradási élettartammal.
