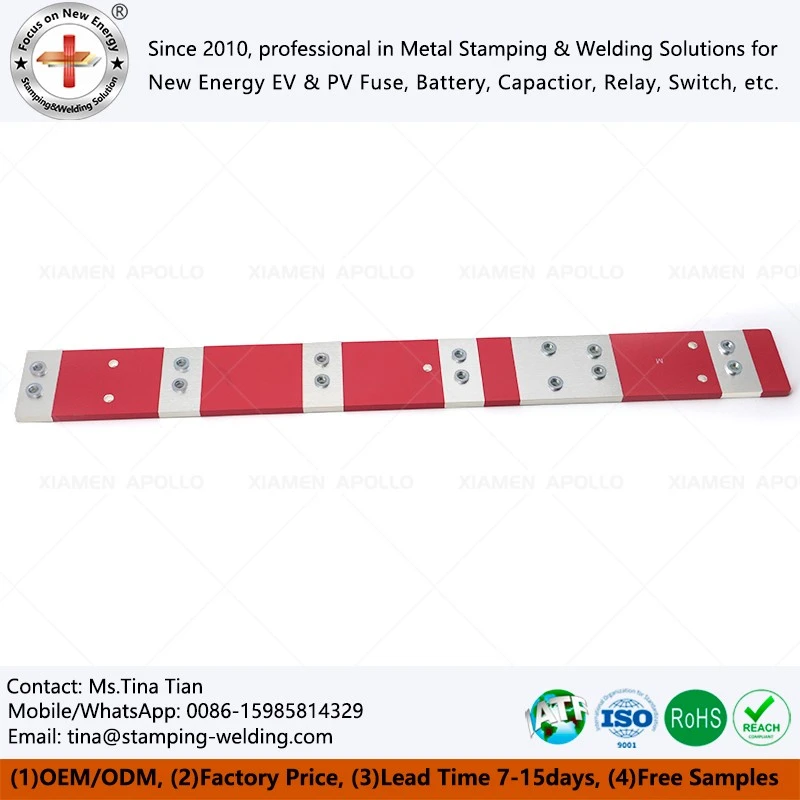

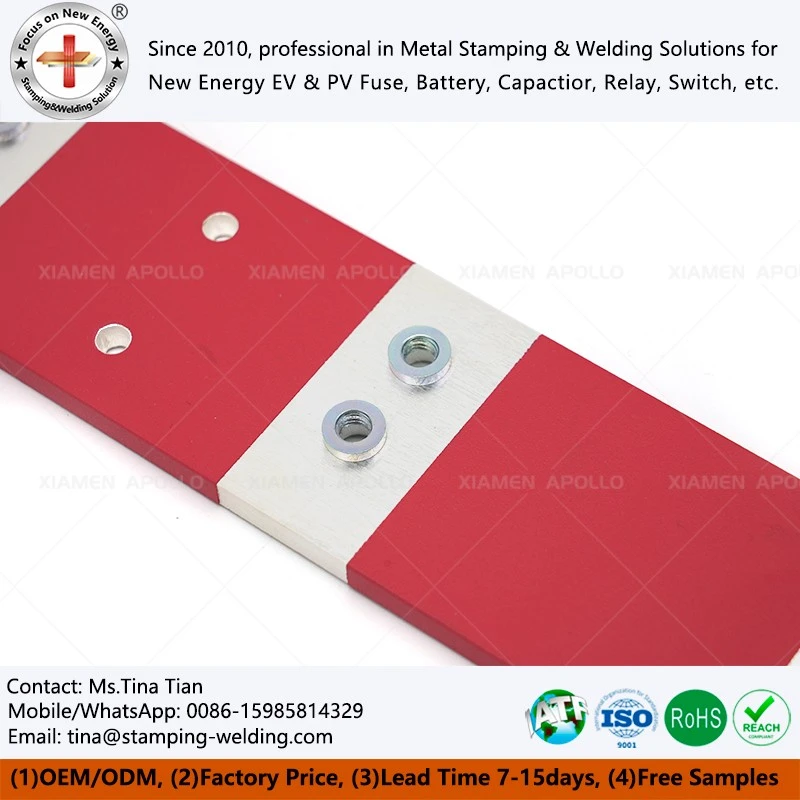

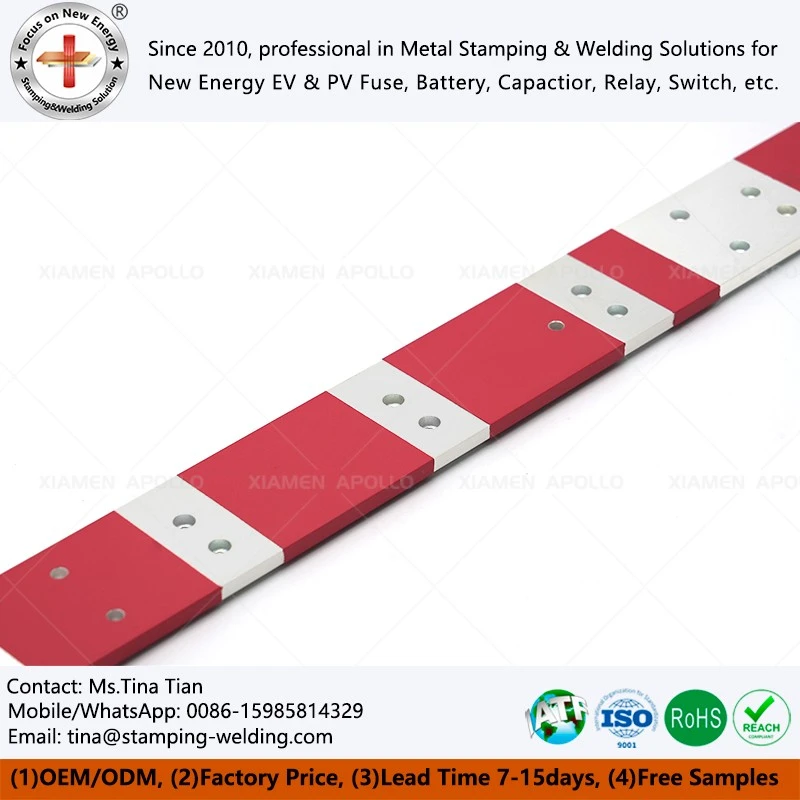

Réz gyűjtősín epoxi porbevonattal
Az epoxi porbevonatú réz gyűjtősíneket nagy{0}}áramú elektromos csatlakozásokhoz és szigetelésvédelemhez tervezték elektromos járművekben (EV), energiatároló rendszerekben, áramelosztó hálózatokban és ipari elektromos rendszerekben. A nagy-vezetőképességű rézfeldolgozást az epoxiporos szigetelési technológiával kombinálva ezek a termékek az elektromos biztonság, a helykihasználás és a hosszú távú működési stabilitás fokozását célozzák. Előállításuk folyamatok során történik, beleértve a precíziós rézformázást, felületi előkezelést, epoxi porbevonatot és elektromos teljesítménytesztet. OEM-képességeinket kihasználva személyre szabott szerkezeti terveket, szigetelési megoldásokat és gyártási stratégiákat kínálunk, hogy megfeleljenek az adott alkalmazási környezeteknek és mérnöki követelményeknek.
- Gyors szállítás
- Minőségbiztosítás
- 24 órás ügyfélszolgálat
A termék bemutatása
A 800 V-os elektromos hajtású akkumulátorcsomagokban és a szigorú kúszási korlátokkal rendelkező ESS szekrényekben ez az epoxi porbevonatú réz gyűjtősín lyuk{1}}mentes dielektromos gátat biztosít bonyolult 3D geometriákon. Precíziós-C11000-es rézből (nagyobb vagy egyenlő, mint 100% IACS) készült, szelektív ón/ezüst érintkező bevonattal (<5 µΩ resistance) and automated electrostatic spraying for uniform 0.3–0.8mm insulation.
Gyártási folyamat
Réz gyűjtősín gyártás és alakítás
A T2 vagy C1100 rezet vágással, bélyegzéssel, CNC megmunkálással és precíziós hajlítással dolgozzák fel. A porbevonatú gyűjtősín alakja és kivezetései az elektromos tervezési követelményeknek megfelelően vezérelhetők.
Felület előkészítés és előkezelés
A rézfelületeket megtisztítják, zsírtalanítják és aktiválják, hogy eltávolítsák az oxidációt és a szennyeződéseket, javítva az epoxi bevonat tapadását és megelőzve a gyűjtősín epoxi bevonat szigetelési hibáit.
Epoxi porbevonat és térhálósodás
A porbevonatú EV gyűjtősíneket elektrosztatikus epoxi porszórással melegítik és vonják be. A magas-hőmérsékletű kikeményedés egyenletes szigetelőréteget képez, szabályozott vastagsággal és dielektromos szilárdsággal.
Ellenőrzés és tesztelés
A kész epoxi porszórt gyűjtősínszigetelést a bevonat vastagsága, megjelenése, lyukak, méretek és a dielektromos feszültség teljesítménye szempontjából tesztelték, hogy biztosítsák a szigetelés megbízhatóságát az EV, ESS és az elektromos rendszerekben.
Alkalmazási forgatókönyvek és iparági integráció
Elektromos járművek nagyfeszültségű rendszerek
A gyűjtősínbevonatot széles körben használják elektromos járművek akkumulátoraiban, PDU-rendszerekben és nagyfeszültségű{0}}csatlakozódobozokban. Az epoxi szigetelőréteg segít fenntartani az elektromos szigetelést a vezető részek között, miközben támogatja a 400 V-os és 800 V-os járműplatformok kompakt elrendezését.
Energiatároló ESS és PCS szekrények
A kereskedelmi és ipari energiatároló rendszerekben epoxi bevonatú gyűjtősíneket alkalmaznak a DC{0}}kapcsolatokhoz, az akkumulátorszekrény áramelosztásához és a PCS belső csatlakozásaihoz. A szigetelő bevonat javítja a védelmet a por, a nedvesség és a véletlen érintkezés ellen erős-áramú környezetben.
Napelemes inverterek és áramelosztó berendezések
A szoláris inverteres rendszerek, kapcsolóberendezések és áramelosztó egységek esetében a porbevonatú gyűjtősín stabil áramátvitelt biztosít, csökkentve a rövidzárlat kockázatát. Az egyedi bevonatfelület lehetővé teszi, hogy a csatlakozási pontok szabadon maradjanak, miközben védi a többi vezető szakaszt.
Ipari elektromos és nagyfeszültségű berendezések
A gyűjtősín-bevonatporok alkalmasak ipari vezérlőszekrényekhez, nagy{0}}teljesítményű elektromos berendezésekhez és testreszabott energiarendszerekhez. Rugalmas szerkezeti kialakításuk támogatja az összetett telepítési követelményeket, míg a szigetelőréteg javítja a biztonságot és a hosszú távú elektromos stabilitást.
Minőség-ellenőrzési és tesztelési szabványok
Méretellenőrzés és folyamatvezérlés:Minden szigetelőbevonat gyűjtősín méretellenőrzésen esik át a pontos telepítés és elektromos csatlakozási teljesítmény biztosítása érdekében. A kulcsfontosságú méreteket, például a hajlítási szögeket, a furatok helyzetét és a terminálterületeket precíziós mérőberendezéssel ellenőrzik, hogy a tömeggyártás során is megőrizzék a konzisztenciát.
Bevonatvastagság és felületvizsgálat:Az epoxi szigetelőréteget a bevonat vastagságának egyenletességére, a felületi hibákra, a tűlyukak és a szabaddá vált rézterületekre vonatkozóan ellenőrzik. A permetezési és térhálósodási folyamat megfelelő szabályozása segít a stabil szigetelési teljesítmény biztosításában, és megakadályozza a bevonat leválását vagy sérülését a gyűjtősínszigetelő festék összeszerelése során.
Az elektromos szigetelés teljesítményének vizsgálata:A kész gyűjtősíneket dielektromos feszültségvizsgálattal és szigetelés-ellenőrzéssel tesztelik, hogy megbizonyosodjanak arról, hogy az epoxibevonat megfelel-e a magas feszültségű{0}}alkalmazási követelményeknek. Ezek a tesztek segítenek érvényesíteni az elektromos meghibásodások és a rövidzárlati kockázatok elleni védelmet-az elektromos járművekben, az ESS-ben és az áramelosztó rendszerekben.
Minőségirányítás és nyomon követhetőség ellenőrzése:A gyártás az ISO 9001 és az IATF 16949 minőségirányítási követelményeit követi, ellenőrzött folyamatokkal az anyagbeérkezéstől a végső szállításig. A gyártási feljegyzések, a vizsgálati adatok és a tételek nyomon követhetősége támogatja a konzisztens epoxi porbevonatú szigetelt réz gyűjtősín minőséget az autóipari és ipari ügyfelek számára.
OEM testreszabási képesség
Egyedi gyűjtősínszerkezet-tervezés támogatása:OEM mérnöki támogatást nyújtunk az egyedi porszórt gyűjtősín-tervekhez, beleértve a vezetőméretet, a hajlítási szerkezetet, a kivezetések helyzetét és a telepítési interfész optimalizálását. A kialakítás az elektromos elrendezésnek, az aktuális követelményeknek és a helykorlátoknak megfelelően állítható be az EV, ESS és az áramelosztó rendszerekben.
Rugalmas anyag és szigetelés konfiguráció:Az alkalmazási követelmények alapján különböző rézanyagok, felületkezelések és epoxi szigetelési megoldások választhatók. Az ügyfelek meghatározhatják a bevonat vastagságát, a szigetelés lefedettségi területét, a névleges feszültséget és a csatlakozási zónákat a megfelelő elektromos és mechanikai teljesítmény elérése érdekében.
Testreszabott tesztelés és minőségi dokumentáció:Az OEM projektek méretvizsgálati jelentésekkel, bevonatvastagság-nyilvántartásokkal, dielektromos feszültségvizsgálati eredményekkel és gyártásminőségi dokumentációval támogathatók. Ezek a vezérlők segítenek abban, hogy az epoxi porbevonattal ellátott, testreszabott rézrúd megfeleljen az ügyfelek műszaki előírásainak és a Copper BusBar porbevonattal kapcsolatos ellátási lánc követelményeinek.
Prototípus fejlesztés és tömegtermelés átalakítás:Támogatjuk a teljes fejlesztési folyamatot a prototípus mintáktól a nagy mennyiségű Epoxy BusBar Coating gyártásig. A DFM-ellenőrzés, a szerszámok optimalizálása és a folyamatellenőrzés révén a testreszabott gyűjtősín-tervek hatékonyan átvihetők a stabil tömeggyártásba.
Gyakran Ismételt Kérdések
K: Milyen bevonási eljárást használnakRéz gyűjtősín epoxi porbevonattal?
V: A porbevonatú réz gyűjtősín elektrosztatikus epoxi porszórással, majd magas hőmérsékleten történő kikeményítéssel{0}} történik. Az eljárás szabályozott vastagságú és tesztelt dielektromos szilárdságú ragasztott szigetelőréteget hoz létre.
K: Hogyan befolyásolja az epoxi bevonat vastagsága a nagyfeszültségű gyűjtősín teljesítményét?
V: Az epoxi bevonat vastagsága határozza meg a szigetelés távolságát és a mechanikai védelmet. A mérnökök a vastagságot a névleges feszültség, a hézagkövetelmények, a hőelvezetés és a telepítési környezet alapján választják ki.
K: Az epoxi porszórt gyűjtősíneket testre lehet szabni összetett szerkezetekhez?
V: Igen. Epoxi porbevonat Az egyedi réz gyűjtősín-konstrukciók maszkolási és precíziós alakítási folyamatok révén támogatják a több-hajlítású szerkezeteket, a speciális terminálokat és a testreszabott szigetelési területeket.
K: Hogyan észlelhető a bevonat sérülése a szállítás előtt?
V: A gyártók szemrevételezéssel, vastagságméréssel, tapadásteszttel és dielektromos feszültségvizsgálattal azonosítják a karcolásokat, lyukakat vagy szigetelési hibákat a szállítás előtt.
K: Milyen iparágak használnak epoxi bevonatú rézsíneket?
V: Az epoxi bevonatú réz gyűjtősíneket széles körben használják elektromos járművek akkumulátorrendszereiben, ESS szekrényekben, áramelosztó berendezésekben, megújuló energiarendszerekben és ipari elektromos alkalmazásokban.
Lépjen kapcsolatba velünk
Küldje el a réz gyűjtősínt epoxi porbevonattal, rajzokat, feszültségkövetelményeket és áramspecifikációkat műszaki értékelés céljából. Csapatunk áttekintheti a szigetelés tervezését, a gyártás megvalósíthatóságát, és OEM gyártási javaslatot nyújthat az Ön projektjéhez.
