Gyűjtősín DC{0}}Link kondenzátorhoz
A DC-Link kondenzátorrendszerek áramátvitelének kritikus hídjaként a DC-Link kondenzátorok dedikált gyűjtősínjei ellátják a kondenzátorok fő áramkörhöz való csatlakoztatását, az áramelosztás optimalizálását és az átviteli veszteségek csökkentését. Megcélozva a professzionális ügyfelek szigorú követelményeit az új energia, az ipari frekvenciaátalakítás és az energiatárolás terén az áramköri stabilitás, az energiahatékonyság és a megbízhatóság érdekében, gyűjtősínjeink gondosan kiválasztott anyagokat, optimalizált szerkezeteket és precíziós gyártást alkalmaznak, hogy alapvetően kezeljék a hagyományos átviteli alkatrészek fájdalmas pontjait, mint például a magas parazita paraméterek, a túlzott hőtermelés és a rossz kompatibilitás. Ez hosszú távú,{4}}stabil átvitelt biztosít teljesítményelektronikai rendszerei számára.
- Gyors szállítás
- Minőségbiztosítás
- 24 órás ügyfélszolgálat
A termék bemutatása

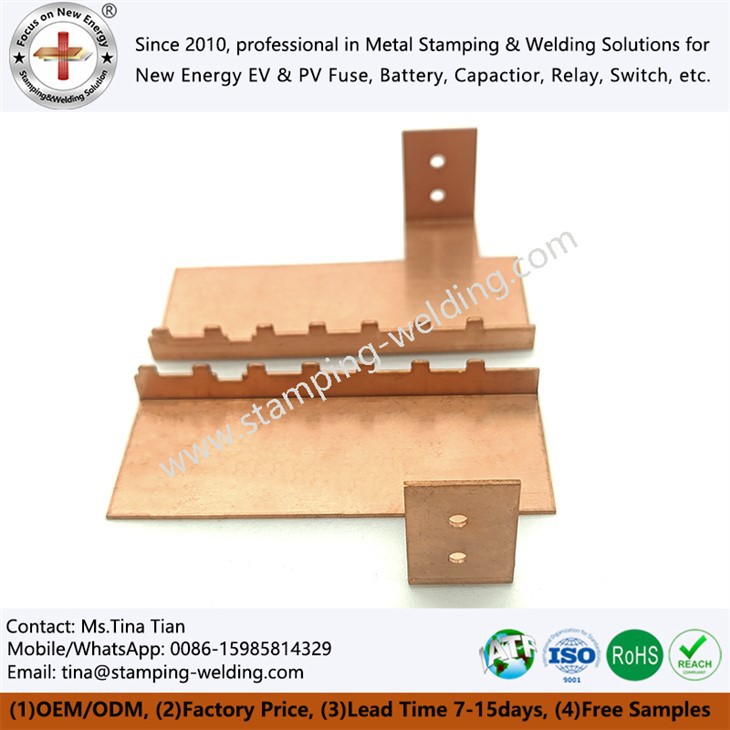

Az egyenáramú -összekötő kondenzátor gyűjtősínje (DC sín) egy nagy vezetőképességű fémcsatlakozó, amelyet DC-kondenzátorok, tápmodulok és inverteregységek csatlakoztatására használnak az áramátalakító rendszerekben. Létfontosságú szerepet játszik az új energiaellátásban, a vasúti tranzitban, az ipari inverterekben, az elektromos járművek meghajtórendszereiben és az energiatároló berendezésekben. A vezetőpályák optimalizálásával és az elektromágneses kompatibilitási (EMC) szerkezeti kialakítással a gyűjtősín hatékonyan csökkenti a parazita induktivitást és a hőellenállást, biztosítva a rendszer biztonságos és hatékony működését nagy-frekvenciás, nagy-feszültségű és nagy{5}}áramú környezetben.
A HEV / EV motorvezérlő egységekhez készült filmkondenzátor gyűjtősín termékeink többet jelentenek egyszerű elektromos csatlakozásoknál; a rendszer teljesítményének "stabilitási központjaként" szolgálnak. A nagy-precíziós laminált kompozit szerkezetek, szigeteléskezelések és hegesztési eljárások révén a Bubar for DC-Link Capacitor a nagy megbízhatóság, a nagy feszültségellenállás és az alacsony teljesítményveszteség kombinációját éri el, így a modern teljesítményelektronikai rendszerek nélkülözhetetlen központi elemévé válik.
Termékjellemzők: Öt kulcsdimenzió határozza meg a professzionális-fokozatú teljesítményt
| Az alacsony-impedanciás kialakítás javítja a rendszer hatékonyságát | Azáltal, hogy végeselem-elemzés (FEA) segítségével optimalizáljuk a rézsínt az egyenáramú EV filmkondenzátor keresztmetszeti -keresztmetszeti területéhez, laminált szerkezetéhez és csatlakozási interfészéhez, iparági-alacsony egyenáramú ellenállást (DCR) érünk el. Ez a laminált kialakítás nemcsak az egyes rézsínek hosszát csökkenti, hanem az általános impedanciát is több párhuzamos rétegen keresztül. Ezenkívül a terminálok és a kondenzátorok közötti érintkezési felület mikro-ív oxidációt alkalmaz, ami 30%-kal csökkenti az érintkezési ellenállást a hagyományos eljárásokhoz képest. Ez hatékonyan csökkenti a Joule hőveszteséget és növeli a rendszer hatékonyságát. |
| Az optimalizált hőkezelés meghosszabbítja az alkatrészek élettartamát | Az elektromos járművek kondenzátoraihoz készült réz gyűjtősín belsőleg beépített "lépcsős hőleadó bordái" maximalizálják a felületet, miközben a hőt oldalra oszlatják, megakadályozva a helyi hőfelhalmozódást. A nano-termikus bevonattal kombinálva ez a kialakítás 15%-kal-20%-kal csökkenti az üzemi hőmérsékletet. Nagy teljesítménysűrűségű alkalmazásoknál (például 100 kW feletti invertereknél) ez a kialakítás jelentősen mérsékli a kondenzátorkapacitás magas hőmérséklet miatti leépülését, és több mint 80 000 órára növeli a kondenzátor élettartamát. |
| Erős{0}}interferenciagátló képesség, jelstabilitás biztosítása | A nagy-frekvenciás átalakító alkalmazásokhoz a Hybrid Electric Vehicles filmkondenzátor laminátumok rézsínje 200 fokos hőálló -poliimid fóliát és nano-kerámia bevonatot használ a kettős szigetelés érdekében, így 3 kVDC áttörési feszültséget ér el, és hatékonyan szigeteli el a szomszédos elektromágneses interferencia rétegeket. Ezenkívül az általános szerkezetet az elektromágneses árnyékolásra optimalizálták, csökkentve a környező vezérlőáramkörök elektromágneses sugárzását, és biztosítva az érzékeny alkatrészek, például az érzékelők és a meghajtó chipek megfelelő működését. |
| Mechanikai stabilitás, összetett működési feltételekhez illeszthető | Az elektromos járművekhez készült filmkondenzátor réz gyűjtősín teste T2 rézből vagy oxigén-mentes rézből készül, hidegen- hengerelve, majd lágyító kezeléssel feszültségmentesítve-. Legfeljebb 250 MPa szakítószilárdsággal és 120 MPa vagy annál nagyobb folyáshatárral büszkélkedhet, így megőrzi méretstabilitását -40 és +85 fok közötti hőmérsékleti ciklusokban. A csatlakozók „kettős zár” szerkezettel rendelkeznek, amely egyenletesen osztja el az érintkezési nyomást a kondenzátor kapcsai között, és 100 000 vibrációs ciklus után nem lazul meg (az IEC 60068-2-6 szerint). |
| Moduláris adaptálhatóság, egyszerűsített telepítés | Szabványosított interfészek (mint például M6/M8 csavarlyukak és rögzítőnyílások ±0,05 mm tűréssel) és testreszabott szolgáltatások állnak rendelkezésre, hogy gyorsan alkalmazkodjanak az ügyfél kondenzátortelep-elrendezéséhez. A mellékelt szigetelőhüvely és azonosító matrica egyértelműen jelzi a kulcsfontosságú paramétereket, mint például a névleges áramerősséget és az ellenállási feszültséget, csökkentve a szerelési hibákat és lerövidítve az üzembe helyezési időt. |
Gyártási előnyök: precíziós gyártás, minőségi elkötelezettség
A kiváló tervezéshez élvonalbeli{0}}gyártási technikák szükségesek. Modern gyártóüzembe fektettünk be annak érdekében, hogy minden Önnek szállított Automotive BusBar megfeleljen a legmagasabb minőségi szabványoknak.
Precíziós laminálási technológia:A teljesen automatizált melegen{0}}sajtolt laminálósor, a hőmérséklet, a nyomás és az idő precíz szabályozása tökéletes illeszkedést biztosít a szigetelés és a vezetőréteg között, kiküszöböli a buborékokat és a rétegválást, valamint stabil és megbízható szigetelési teljesítményt biztosít.
Nagy-precíziós CNC megmunkálás:Az öt-tengelyes CNC megmunkáló központ, a lézervágó gépek és a nagy-precíziós lyukasztógépek segítségével biztosítjuk a furatpozíció pontosságát, a kontúrméretek és a hajlítási szögek ±0,05 mm-es tűréshatárát, így biztosítva a tökéletes illeszkedést az alkatrészekhez.
Automatizált felületkezelés:Teljesen automatizált galvanizálási/elektromentes bevonatsoraink számos felületkezelési lehetőséget kínálnak, beleértve az ónt, nikkelt és ezüstöt. Ez az automatizált folyamat egyenletes bevonatvastagságot, erős tapadást, kiváló forraszthatóságot biztosít, és hatékonyan megakadályozza az oxidációt, növelve a hosszú távú vezetőképességet.
Szigorú minőségellenőrzési rendszer:A beérkező nyersanyagoktól a készigBusBar autóiparszállítmányok esetén betartjuk az IATF 16949 autóipari-minőségirányítási rendszer szabványát. Minden folyamatot szigorúan ellenőriznek, beleértve a belső laminálás minőségének ellenőrzésére szolgáló röntgensugarat, a méretek ellenőrzésére szolgáló 3D szkennereket és a szigetelés szilárdságának biztosítására szolgáló nagyfeszültségű-teszteket.
Alkalmazási előnyök: Innovációt tesz lehetővé a különböző iparágakban
Új energiatermelés
A fotovoltaikus inverterek és a szélturbina-átalakítók-segítik az MPPT nagyobb hatékonyságát és a stabilabb hálózati hozzáférést.
01
Ipari hajtások
Frekvenciaváltók és szervohajtások-javítják a motorvezérlési pontosságot és a dinamikus reakciót, miközben csökkentik az energiafogyasztást.
02
Elektromos járművek
Fedélzeti töltők, motorvezérlők és DC{0}}DC átalakítók-, amelyek segítenek elérni a hosszabb hatótávolságot és a gyorsabb gyorsulási reakciót.
03
Szünetmentes tápegységek
Nagy{0}}frekvenciás UPS-ek-, amelyek nagyobb teljesítménysűrűséget és átalakítási hatékonyságot biztosítanak, biztosítva a kritikus terhelések tápellátását.
04
Vasúti tranzit
A vonóerő-átalakítók{0}}páratlan csatlakozási megbízhatóságot biztosítanak kemény vibrációs környezetben.
05
